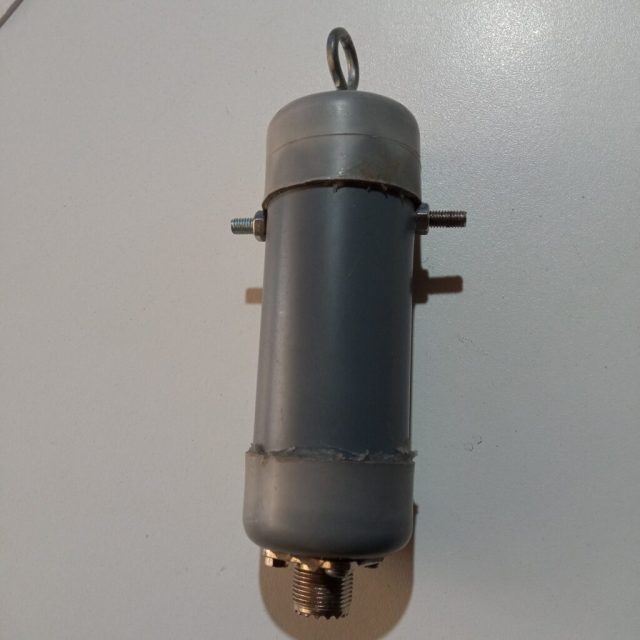

He instalado una dipolo en V invertida para 40 m, con brazos de 10.2 m de cable GPT (automotriz) 18AWG. En casa tengo intenso QRM (quién no lo tiene en medio de una ciudad?). Quise probar un balun 1:1 construido con 12 vueltas de cobre esmaltado 18AWG sobre una barra de ferrita de 9 mm de diámetro y 70 mm de largo.
En mi prueba he ajustado aproximadamente a 1 watt la salida de mi QRP usdx+ red corner para proteger su estapa de potencia. Estas son las diferencias sin balun y con balun, manteniendo todas las partes de la antena sin modificación alguna:
SWR – Sin balun resuena mejor en 7.148 MHz, con balun resuena mejor en 7.080 MHz:
OHM – La impedancia estaba baja, debe ser mi cable y el entorno en mi techo, pero con o sin balun los ohms son similares:
PWR en 7.048 MHz – Sin o con balun el usdx emite igual, solo que sin balun la SWR aumenta un poco, por lo tanto la potencia reflejada también, entonces con balun la eficiencia es mayor:
PWR en 7.148 MHz- Sin balun el usdx emite un poco menos potencia y menos swr, con balun emite más potencia aunque la SWR también aumenta un poco, por lo tanto la potencia reflejada también, entonces con balun la eficiencia es menor matematicamente, pero la potencia en antena es lo interesante:
PWR en 7.248 MHz – Aquí ya nos estamos saliendo de la resonancia aceptable, pero vemos que con balun, aun la SWR sea alta, el usdx intenta liberar más potencia:
PWR en RESONANCIAS – Al principio vimos que sin balun la antena resuena mejor en 7.148 MHZ y con balun en 7.080 MHz, esta es la comparación en esas dos frecuencias:
CONCLUSIONES (por ahora, suceptibles de corrección):
Un balun de voltaje 1:1 no cambia la impedancia.
El balun alarga la antena, por lo que resuena más abajo.
Parece que el balun ayudara ligeramente a liberar más potencia al usdx.
¿Aumenta SWR por baja calidad del balun? Tendré que probar con un toroide de calidad.
Prestaré mas atención a la potencia que libera la antena (y por lo tanto la que el radio emite) que a la SWR si esta está en nivel aceptable.
